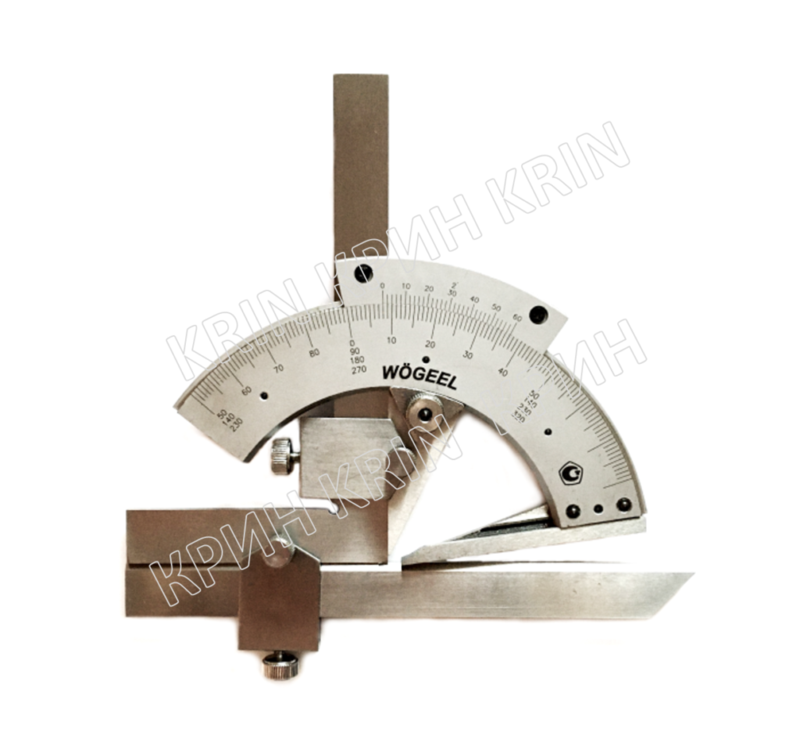

Угломер — это измерительный инструмент, предназначенный для определения величины углов между двумя поверхностями или линиями. Его конструкция может варьироваться от простых механических моделей до высокоточных оптических и цифровых устройств. Однако в цеховых условиях и при проведении контрольных операций наибольшее распространение получили универсальные нониусные угломеры.

Сферы применения

Металлообработка: контроль углов заточки режущего инструмента, проверка правильности установки деталей на станке, измерение конусности и углов сопряжения поверхностей.
Сборочные операции: контроль взаимного расположения элементов конструкций.
Контроль качества (ОТК): проверка соответствия готовых изделий и заготовок требованиям чертежей и технической документации.
Ремонтные работы: определение углов изношенных деталей для их последующего восстановления.

Надежность показателей, проведенных с помощью угломера, зависит от двух факторов: мастерства специалиста и, что не менее важно, от качества самого инструмента.

Пошаговое руководство по измерению углов

Работа с профессиональным измерительным инструментом требует аккуратности и соблюдения определенного алгоритма действий. Рассмотрим процесс на примере классического нониусного угломера.

Подготовка к работе:

Очистка. Перед началом замеров тщательно протрите рабочие поверхности угломера и измеряемой детали чистой ветошью. Любая стружка, пыль или масло могут привести к значительной погрешности.
Визуальный осмотр. Убедитесь, что на измерительных кромках инструмента нет забоин, вмятин или коррозии. Нониусная шкала должна быть четкой и хорошо читаемой.

Измерение наружного угла (например, угол при вершине конуса):

Ослабьте стопорный винт, чтобы подвижная линейка могла свободно перемещаться. Плотно, без зазора, приложите опорную поверхность основания угломера к одной из сторон измеряемого угла. Плавно перемещайте подвижную линейку до тех пор, пока ее измерительная кромка не коснется второй стороны угла по всей длине. Важнейший момент — добиться полного прилегания обеих поверхностей. Для контроля можно посмотреть на просвет: световая щель между инструментом и деталью должна отсутствовать.

Аккуратно затяните стопорный винт, зафиксировав положение подвижной линейки. Старайтесь не сдвинуть инструмент в момент фиксации. Снимите показания. Сначала по основной шкале определите целое число градусов до нулевого штриха нониуса. Затем найдите на шкале нониуса штрих, который точно совпадает с одним из штрихов основной шкалы. Это значение в минутах (или долях градуса, в зависимости от типа нониуса) нужно прибавить к показанию в целых градусах.

Измерение внутреннего угла (например, угол в пазу):

Процесс аналогичен определению наружного угла, но с одним отличием в позиционировании инструмента. Угломер прикладывается к внутренним поверхностям детали.

Установите опорное основание на одну из внутренних граней угла. Подвижной линейкой коснитесь второй грани, снова добиваясь плотного прилегания без зазоров. Зафиксируйте результат стопорным винтом и снимите показания по тому же принципу, что и для наружного угла.

Поверка и Государственный реестр

Ключевое отличие профессиональных СИ от бытовых аналогов заключается в двух понятиях:

Внесение в Государственный реестр средств измерений. Это означает, что тип данного инструмента прошел строгие государственные испытания и официально признан пригодным для использования в сферах государственного регулирования (включая производственный контроль). Это является государственной гарантией того, что конструкция и характеристики прибора соответствуют установленным стандартам.
Поверка. В ходе поверки подтверждается, что погрешность конкретного экземпляра инструмента не превышает значений, указанных в его паспорте. КРИН поставляет свои изделия уже с первичной поверкой, что позволяет использовать их в работе сразу после покупки, без дополнительных процедур и затрат времени.

Кировский завод «Красный Инструментальщик» предлагает своим клиентам комплексное решение. Помимо производства и поставки высокоточных универсальных инструментов для линейно-уголовых измерений, мы также осуществляем поверку и ремонт средств измерений, находящихся в эксплуатации.

Для получения подробной консультации, помощи в подборе необходимого угломера или другого измерительного инструмента, а также для заказа услуг по поверке и ремонту, свяжитесь со специалистами завода «КРИН» по телефону: +7 (833)232-53-25.
